【产品说明】
针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。
【产品特点】
1、结构简单，制造和维修比较方便2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
【执行标准】
设计规范：GB/T 12235结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】
| 衬里、阀座 | 型号 |
| A105 |
J21H-64 |
|---|---|
| 304SS |
J21H-64P |
| 316SS |
J21H-64R J21H-100R J21H-160R J21H-320R |
【产品性能规范】
| 公称压力（Mpa） | 实验压力 | 工作温度（℃） | ||
|---|---|---|---|---|
| 强度（水）（Mpa） | 密封（水）空气 | 低压密封空气（Mpa） | ||
| 6.4 | 9.6 | 7.04 | 0.6 | 350 |
| 10.0 | 15.0 | 11.0 | 0.6 | |
| 16.0 | 24.0 | 17.6 | 0.6 | |
| 32.0 | 48.0 | 35.3 | 0.6 | |
【主要零件材质】
| 零件名称 | 材质 | ||
|---|---|---|---|
| 阀体 | A105 | 304SS | 316SS |
| 阀瓣 | 304SS | 304SS | 316SS |
| 阀杆 | 2Cr13 | 304SS | 316SS |
| 填料 | 柔性石墨 | PTFE编织 | PTFE编织 |
| 压盖 | A105 | 304SS | 316SS |

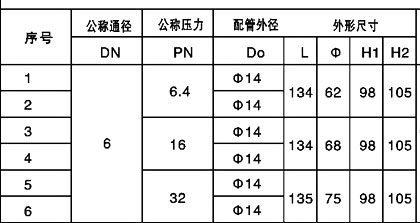

【主要外形连接尺寸】
【结构图片】
声明：本文中所有文字、数据、图片均适用于参考，针型阀的具体性能参数、结构尺寸参数、价格等详情，请联系我们的销售、技术工程师，电话：021-5266 6877。
